Altra soluzione piatto riscaldato per ABS

[Mikeb69]

Dopo aver letto le varie soluzioni alternative al piatto standard della 3DRAG FE ed aver provato il piatto proposto da FE per l' ABS, mi sono deciso a trovare una soluzione alternativa più funzionale , più agevole per quanto riguarda il livellamento ed anche esteticamente piacevole.....

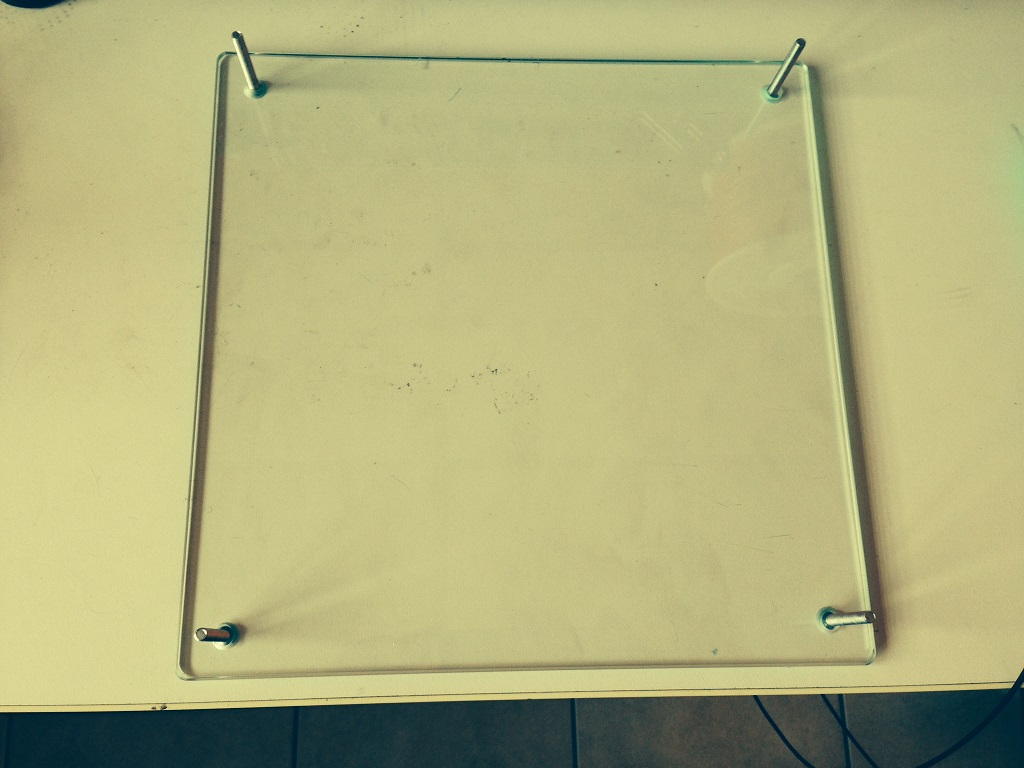

Ho quindi fatto fare da un vetraio un piatto 23x23 cm h 5mm con 4 fori svasati da da 4mm (euro 15)

Ho quindi acquistato da Robot-Domestici una pellicola in kapton con resistenza da attaccare ai piatti in vetro 23x23 (20 euro)
http://www.robot-domestici.it/joomla/co ... heated-bed

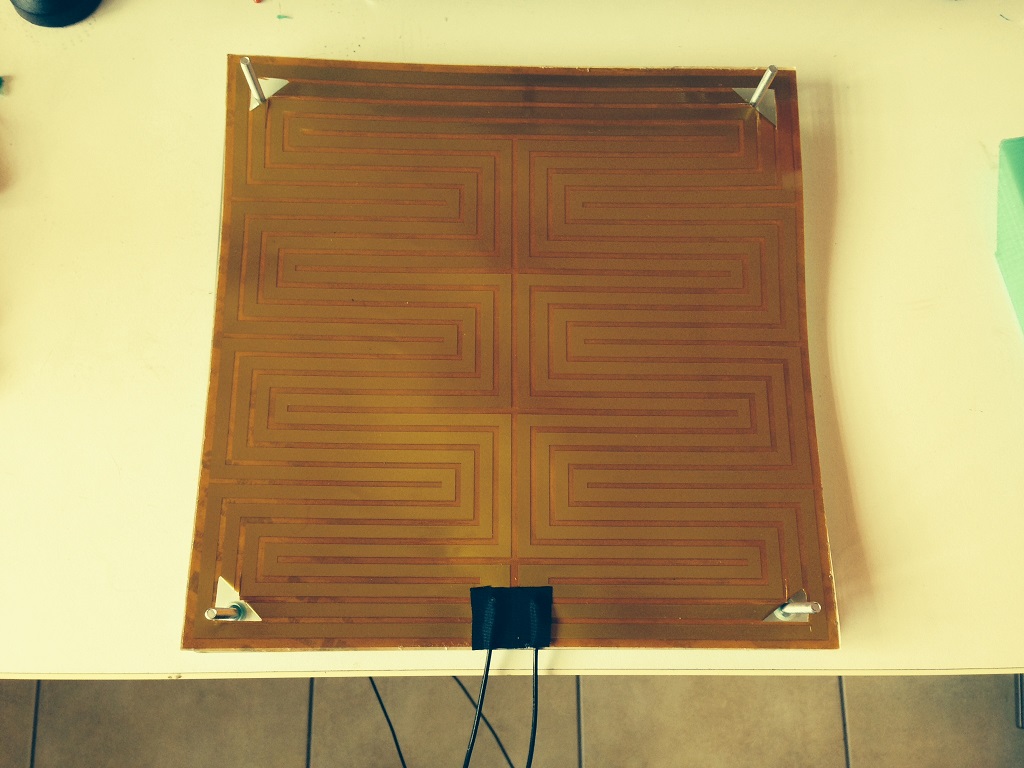

L' ho quindi applicata al mio piatto in vetro inserendo tra pellicola e piatto anche il termistore.

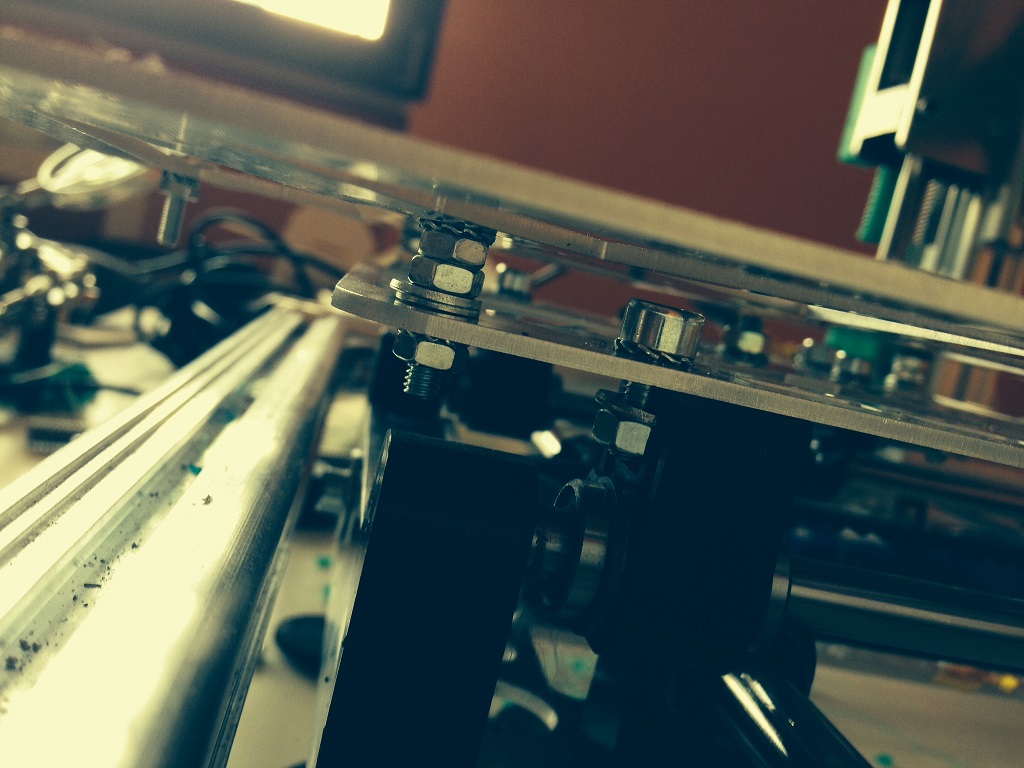

Ho smontato il supporto del piatto dal carrello Y togliendo i regolatori di altezza e quindi fissandolo direttamente al carrello.

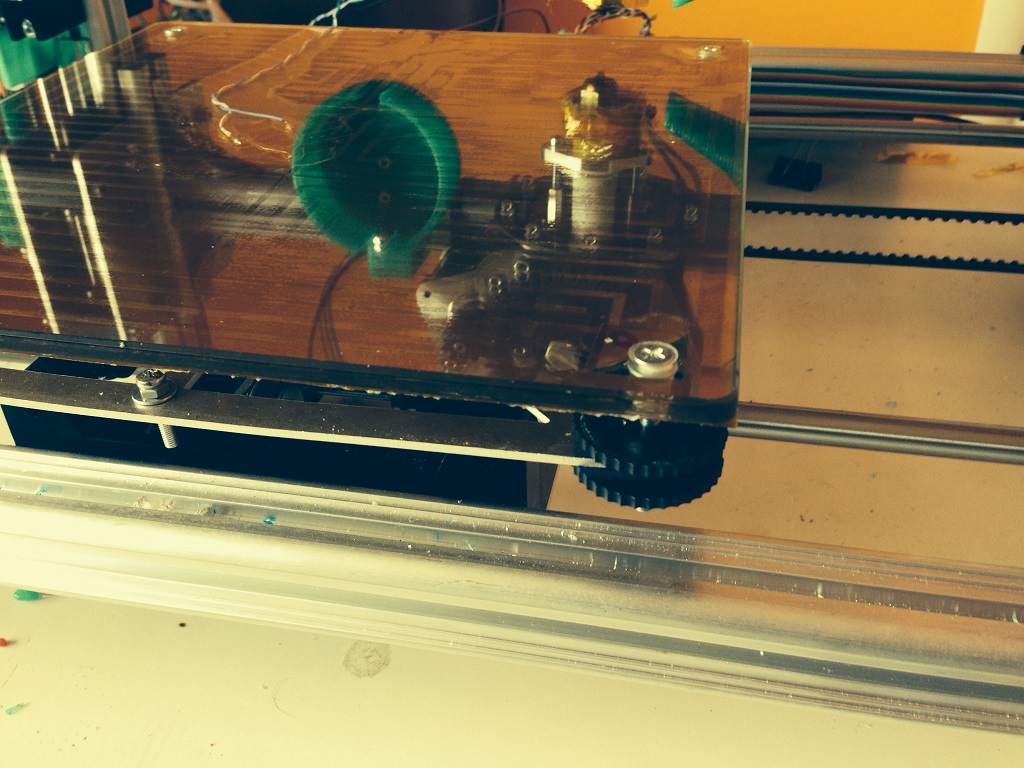

Ho fissato il mio piatto in vetro con la resistenza al supporto metallico con i regolatori di altezza spostati all' esterno

Il risultato è tutt' altra cosa rispetto alle alternative FE, dove il piatto riscaldato va modificato per essere fissato al carrello, il vetro che forniscono è di una misura incomprensibile (20x20 finisce per appoggiare proprio sopra alle viti che si usano per fissare il piatto da 90* al carrello). Si è poi costretti ad utilizzare dei sistemi di fissaggio abbastanza improvvisati.
Lo spostamento all' esterno poi delle rotelle per livellare il piano, agevola di molto le operazione e rende il piatto molto più stabile. Si riesce ad usare tutta l' area 20x20 per la stampa.
Per ora la resistenza è comandato direttamente dalla scheda , con un alimentatore 12V 150W. Ma devo dire che ogni volta che attacca per scaldare si abbassano i led e rallenta la ventola. Temo quindi di essere al limite. Adotterò il sistema di alimentatore dedicato.

[robertozz]

Notevole

[gianpaolo]

con i regolatori di altezza spostati all' esterno

Ciao,
quindi se ho ben capito i regolatori adesso agiscono direttamente sul vetro, non rischi di romperlo visto che si trovano proprio in corrispondenza degli spigoli?

[Mikeb69]

Il vetro è un vetro temperato da 5mm.

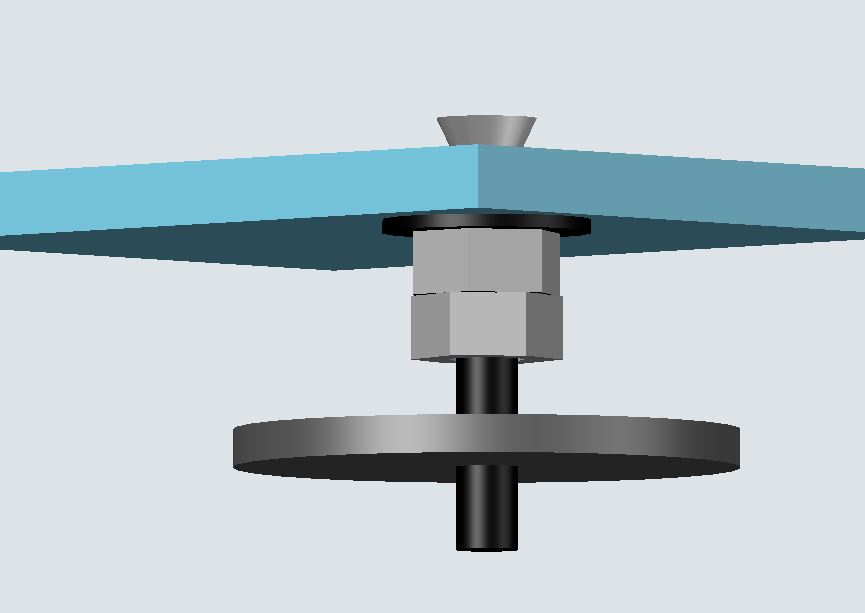

La vite è fissata al vetro con 2 dati dall' altra parte stretti tra di loro, e non ho stretto la vite al vetro. Quando alzi o abbassi un regolatore, c'è praticamente una rondella che alza il vetro, ma non lo stringe. Il regolatore non forza direttamente sul piatto. Funzionerebbe anche (naturalmente con qualche vibrazione) se la vite non fosse strettamente legata al piatto.

[Filippo78]

Che temperatura raggiungi?

[Mikeb69]

Il piatto (in realtà è una resistenza su nastro Kapton) è dato per max temp. 130°C.
Io per ora l' ho usato fino a 70°C, ma vedendo che ogni volta che il controller gli da corrente, le ventole rallentano e i led si abbassano di intensità, aspetto a fare le modifiche per un alimentatore separato prima di portarlo sopra i 100°C.
D' altra parte sono andato verso questa soluzione perchè con il piatto alternativo FE avevo sempre una fessura tra il piatto FE e il piatto in Vetro. Poi era difficilissimo farli combaciare per bene anche per via del termistore e delle saldature dei contatti che non erano esterne al piatto, come nell' originale.
Il piatto FE da solo senza vetro era bombato o si faceva bombare dal supporto in metallo del carrello.
Con questa soluzione invece per le regolazioni e per quanto riguarda la sicurezza di planarità sono a posto. Non c'è dispersione tra la resistenza e il vetro (non ci sono fessure). Mi aspetto che una volta collegato un alimentatore separato, riesca a raggiungere senza troppi problemi i 100°C / 110°C.
Ti saprò dire......

[Mikeb69]

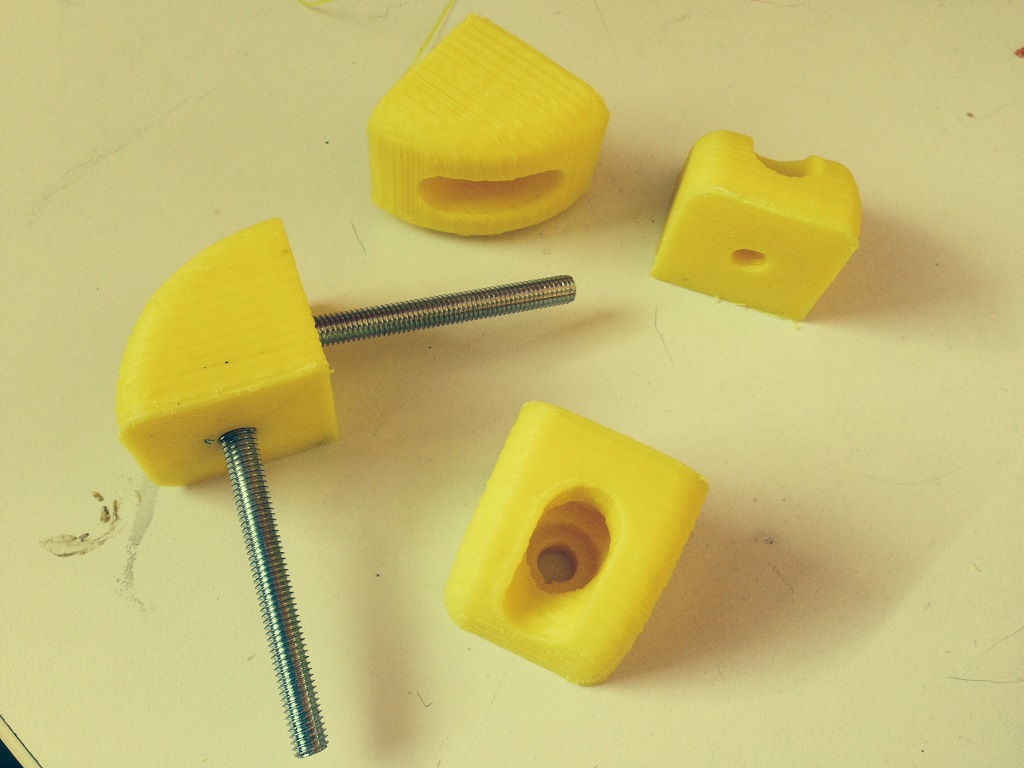

Oggi ho fatto le prime stampe in ABS.
Il piatto arriva ai 110° senza problemi, con alimentatore dedicato al piatto, Relè e firmware modificato per il relè.
Per essere la prima stampa in assoluto che ho fatto devo dire che sono molto soddisfatto.

[Filippo78]

Non male!Si incurvano un po' gli angoli o restano aderenti al piano?

[Mikeb69]

Un paio hanno gli angoli leggermente alzati.
Sto provando ora a stamparne altri 4 (ne stampo 4 alla volta) a 110° e vedere se cambia qualcosa.
Io uso solo un po' di lacca sul piano di vetro.

[popeye]

Il piatto arriva ai 110° senza problemi, con alimentatore dedicato al piatto

Interessante, visto che Robot-Italy scrive:
Max power@12V 120W
Max temperature@12V 90 degrees
non pensavo potesse oltrepassare i 100°. Che alimentatore dedicato stai usando? Sempre a 12V?
