My3DRAG-XL

[Amario57]

Stavo pensando anch'io ad una soluzione simile, dato che ho trovato chi mi può fornire i profilati in alluminio, con relativo taglio uguali a quelli della 3dRag per meglio dire questi:
http://products.alfer.com/it/Prodotti/S ... i-profili/
con angolari e tutti gli accessori.
ma per le guide preferirei usare tipo queste:
più piccolo

più grande

molto precise

[Mikeb69]

Questo stampante "zero cinghie" l'avete già vista?
A me pare un progetto interessante, anche il volume di stampa non è niente male: http://www.openbuilds.com/builds/lautr3k.379/

E' un po' quello che intendevo fare io. Se guardi ci sono molte analogie :
Doppio motore per asse Z, carrello che scorre in Y e movimento dell' estrusore in X.
Da quello che vedo anche l' uso di barre a ricircolo non penalizza la velocità. Quindi proverò anche io ad eliminare le cinghie.

[Mikeb69]

ma per le guide preferirei usare tipo queste:
più piccolo

Le ho cercate in un po' di siti, ma sono molto costose.
Io ho optato per assi rettificati da 10mm per il carrello con cuscinetti lineari come la 3DRag, ma i cuscinetti li fisso ai supporti di assi lineari in metallo.
Questo per i cuscinetti da 8mm
http://www.cnc-store.it/16mm-tsupporto- ... p-546.html
E questo per i cuscinetti da 10mm
http://www.cnc-store.it/20mm-tsupporto- ... p-547.html
I cuscinetti li ho trovati in eBay : 10 a 9 euro.
Per i cursori che dici tu ci vogliono minimo 25 euro a cursore esclusa guida.

[Mikeb69]

Mi è piaciuta la stp con zero cinghie suggerita da Boris. Ho quindi ridisegnato la My3DRAG per poter fare un carrello XY che si muovesse usando delle cremagliere M1.
La ruota dentata disegnata sul NEMA (naturalmente senza i denti) è una M1 Z12. Le cremagliere sono quelle marroncine / rosa (anche queste senza denti) di dimensione 15x15mm. Anche economiche da realizzare : 500mm di cremagliera costano meno di 10 euro.
Ecco il nuovo layout con tutti i componenti meccanici ed i vari motori con piatto.

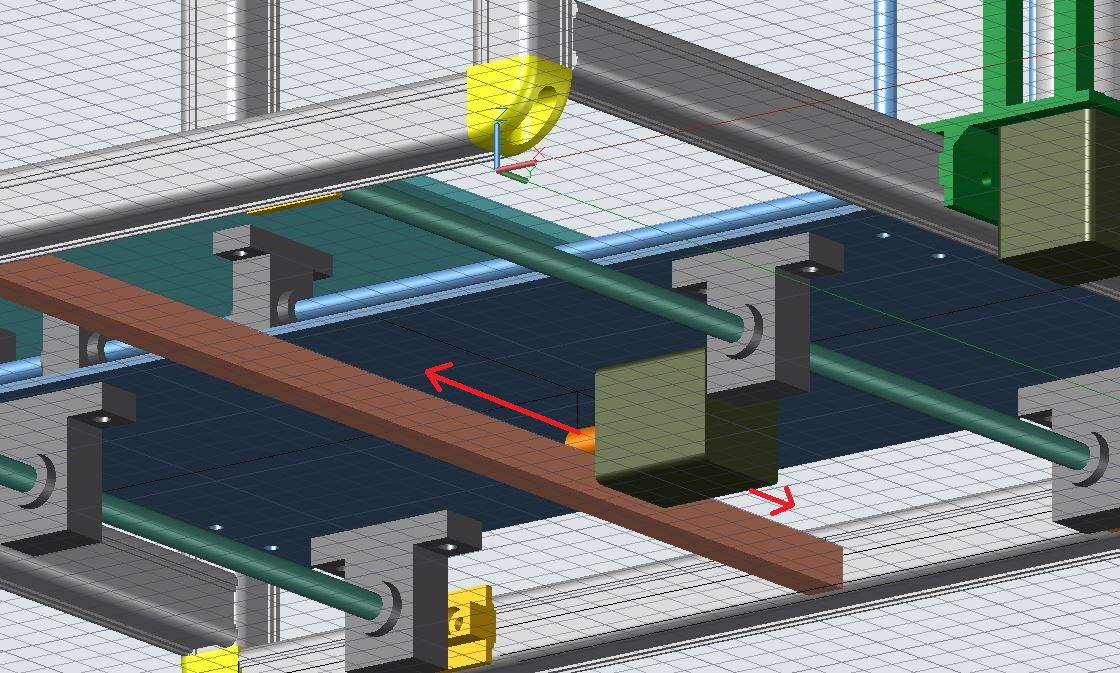

Dettaglio movimento X, motore vincolato al supporto piatto in vetro (che manca dal disegno)

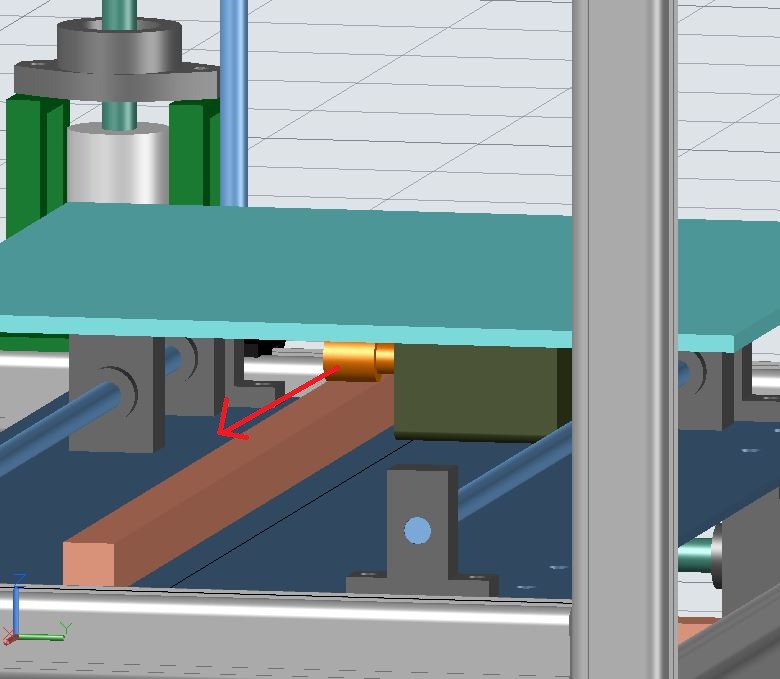

Dettaglio movimento Y, visto da sotto la stampante

[Mikeb69]

Ho realizzato il primo pezzo, per vedere anche meccanicamente se gli oggetti stampati da me si accoppiano bene con i profili Alfer.

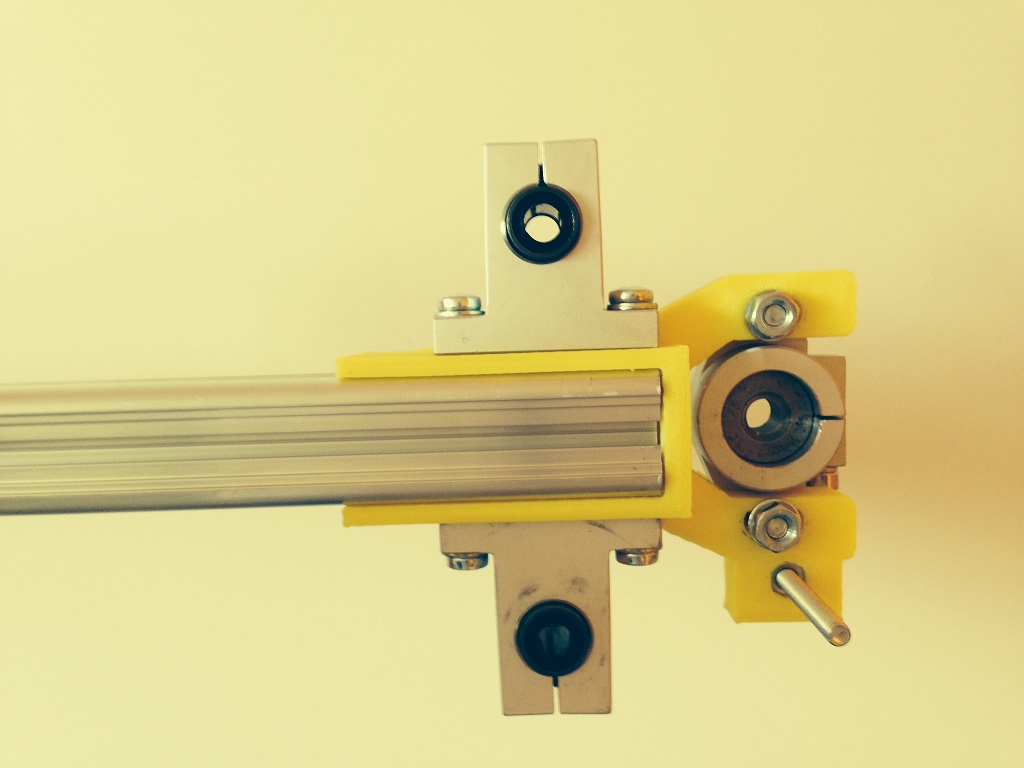

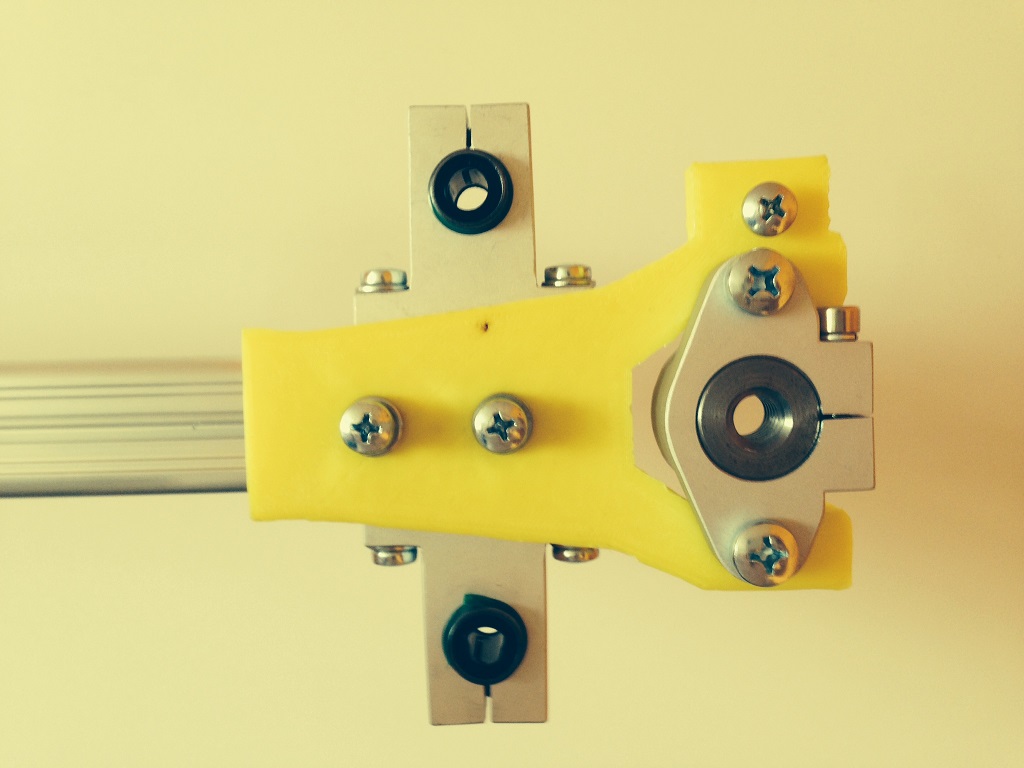

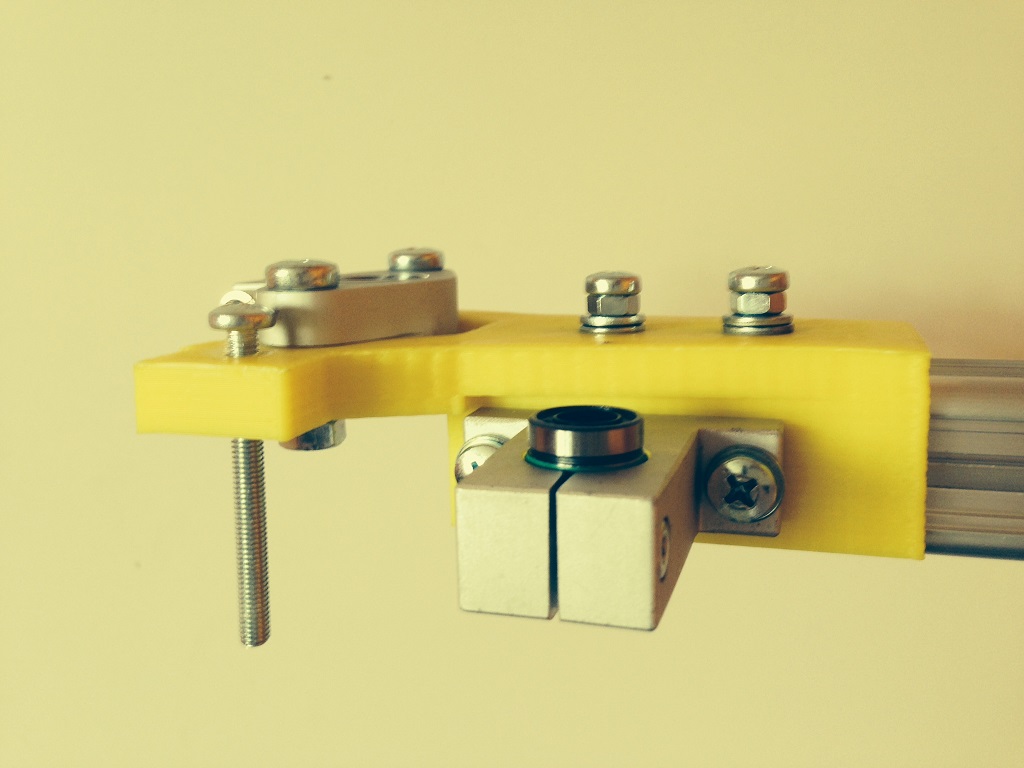

Ecco come viene l' asse orizzontale Z, con il dado filettato trapezio 10x2 con staffa e vite per regolazione del Z end stop. Stampa in ABS.
Visto la resistenza meccanica ci si può collegare anche un mandrino per CNC molto pesante!!!
Spero il NEMA17 ce la faccia a sollevarlo....

[Amario57]

Vedo che usi i raccordi originali dei profilati Coaxis, hai provato a ricrearne il disegno ?
Potresti pubblicare i tuoi raccordi ?

[Amario57]

Ho trovato dei supporti per le barre a meno di quelli che hai linkato, se ti fa piacere:
http://www.ebay.it/itm/Supporto-per-gui ... 1c40e01d10

[Mikeb69]

Vedo che usi i raccordi originali dei profilati Coaxis, hai provato a ricrearne il disegno ?
Potresti pubblicare i tuoi raccordi ?

Questo è un DWG del profilato Alfer Coaxis da 27.5
http://www.iboin.it/images/3DRAG_XL/Pro ... s_27_5.zip

Per quanto riguarda i miei raccordi, devo dire che sono rimasto un po' deluso : nelle specifiche tecniche di Alfer, c'era scritto il foro centrale dei profilati era fatto per poter fissare una vita M5. Avevo provato su un profilo della 3DRAG ed in effetti circa 2 CM all' interno sembra che ci sia un dado M5. Sui profili che mi sono arrivati non c'è. Devo ancora capire se Alfer mette ogni tanti cm un dado m5 o se ci sono solo dei profili particolari con il dado all' interno.

Andando adesso a riguardare il sito Alfer, vedo che hanno cambiato i profili :
http://products.alfer.com/it/Prodotti/S ... retto.html
Dice che il foro centrale è per filettatura M6 eM5 passante. Ma se guardi il dettaglio centrale, almeno del mio caso, è diverso sia dai profili della 3DRAG he dai profili che mi sono arrivati.

Comunque questo è l' angolare che ho disegnato io per viti M5
http://www.iboin.it/images/3DRAG_XL/Angolare.zip

[Amario57]

Grazie per i disegni, sto progettando anch'io qualcosa e prendo spunto dalle tue idee.
Ho notato anch'io quelle differenze e tramite un amico serramentista ho fatto ordinare dei profili coaxis e quando arrivano ti farò sapere se ci sono differenze.
Può darsi che i vari costruttori apportino delle modifiche quando producono in licenza i profilati ?
Ciao

ps
nei profilati della mia 3dRag non ci sono dadi, l'interno è tutto uniforme

[Amario57]

ho trovato questo interessante profilato di alluminio adatto a progetti interessanti:
http://www.vslot-europe.com/index.php

questo è uno dei progetti:
http://openbuilds.com/builds/maximus-3d-printer.952/
